El programa de muros de flexión se utiliza para comprobar el diseño de muros de flexión (muros en voladizo). Se dispone de una serie de formas de muro y pueden analizarse secciones transversales de hormigón armado.
Disponible en paquete:

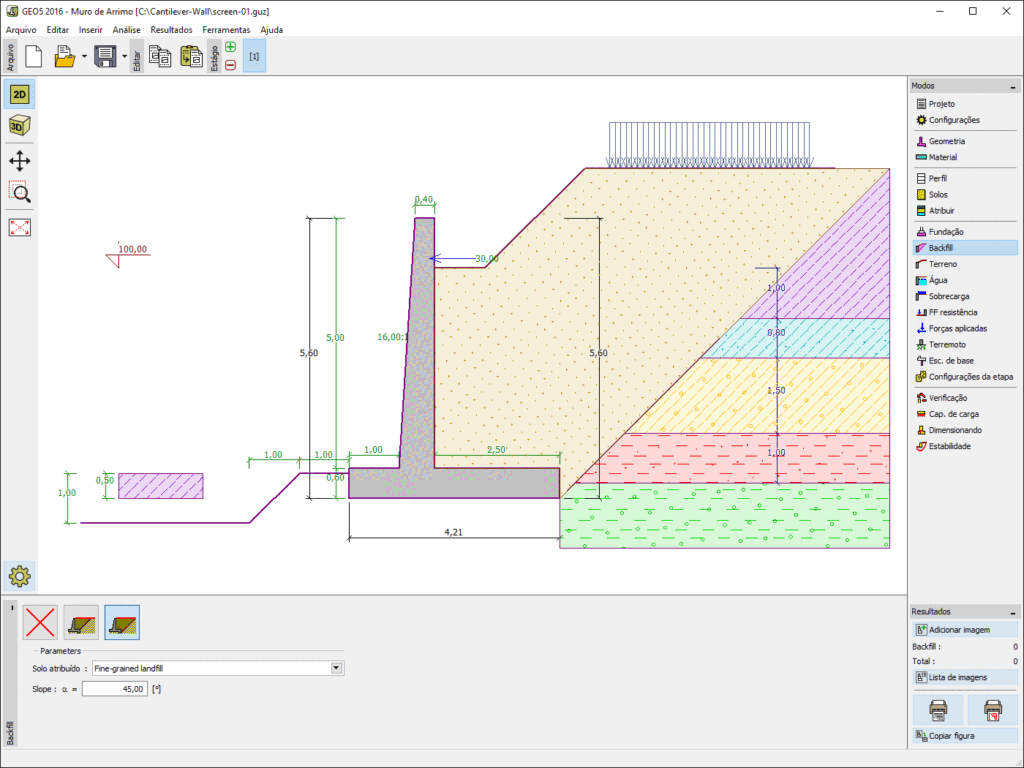

Introduzca la geometría y el tipo de muro

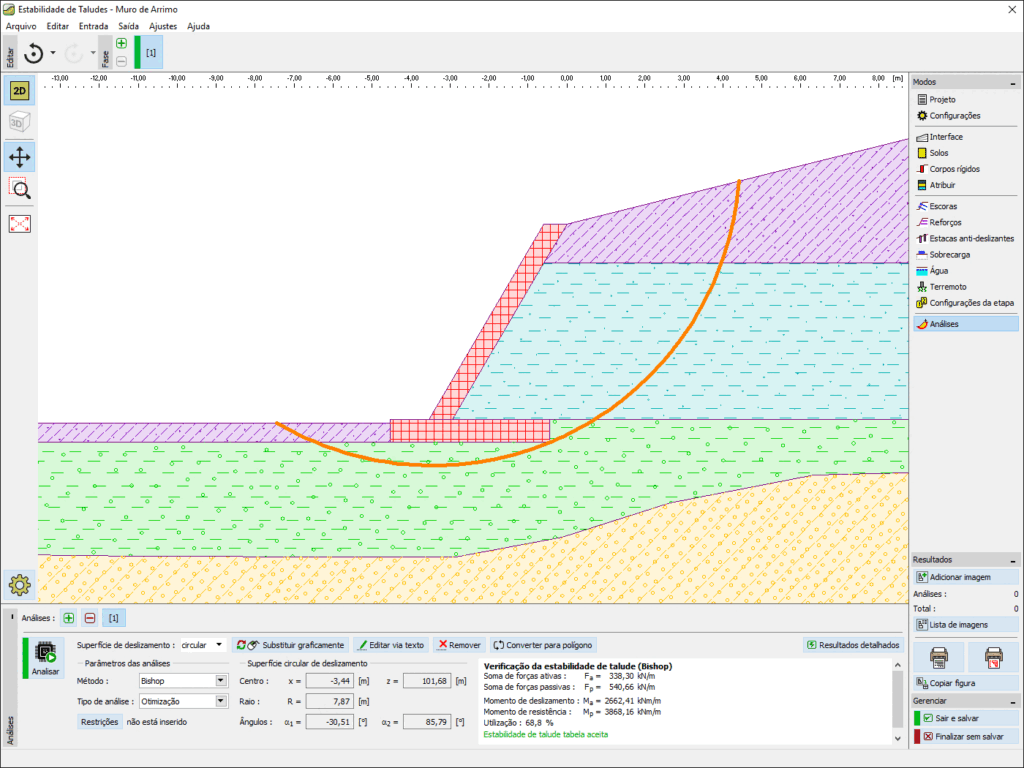

Comprobación externa de estabilidad en el programa de estabilidad de taludes

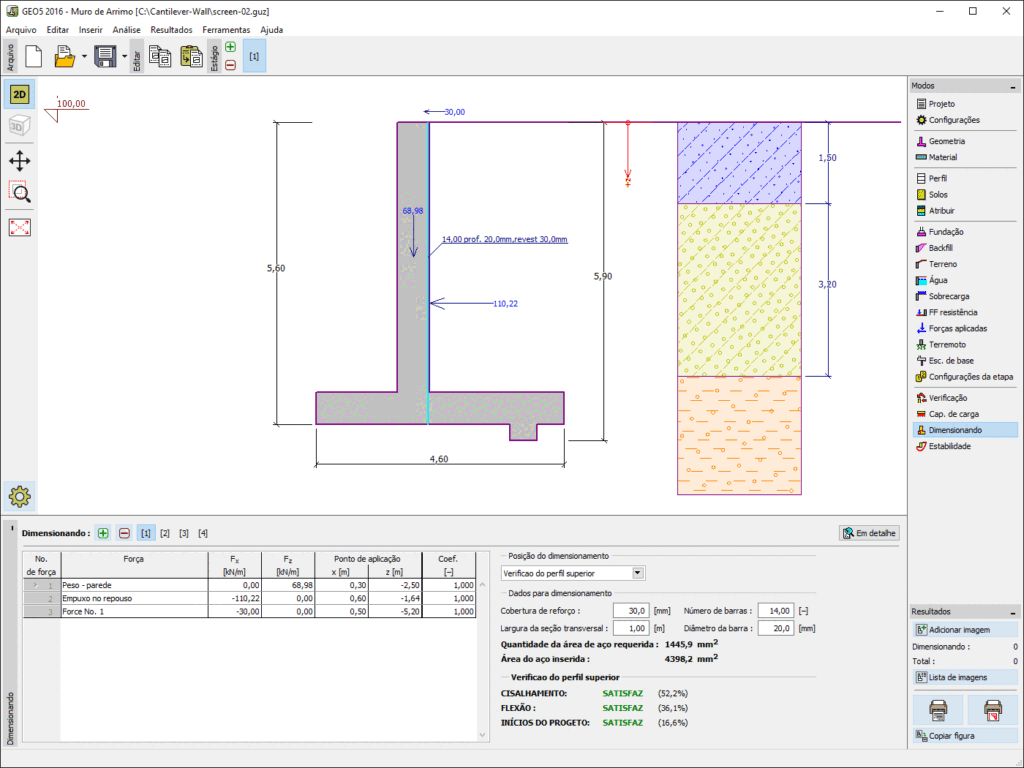

Comprobación del muro de contención
Características Principales
- El cálculo puede comprobarse mediante EN 1997-1 , LRFD o el método clásico (estados limites, fator de segurança)
- PT 1997 – opción de elegir factores parciales basados en normas Nacionais
- ES 1997 – opción de elegir todo abordagens de design, considera situações de projeto
- Análisis de estabilidad interna (vuelco, desplazamiento, capacidad portante del suelo de cimentación)
- Comprobación de las secciones transversales de hormigón de acordo com várias normas (NBR 6118-2014, EC2, BS 8110, IS456, CSN, PN)
- Capas de suelo generalizadas
- Incluye una base de datos de parâmetros do solo
- Permite un número arbitrario de forças aplicada a estructuras (franja, trapezoidal, carga concentrada)
- Acepta diferentes tipos de fuerzas aplicadas (anclajes, vallas de seguridad, etc.)
- Modelo de água delante y detrás de las estructuras, modelo de agua artesiana
- Forma general del terreno detrás de la estructura
- Vários tipos de pressões em frente a la estructura (en reposo, pasiva, reducida)
- Nuevos tipos de fundação debajo del muro de contención (zapata continua, pilotes)
- Bermas delante de la estructura
- Cálculo de las presiones de tierra en parámetros efectivos y totales
- Efectos de terremoto (Mononobe-Okabe, Arrango, normas chinesas)
- Puede construirse en varias fases
- Exportación a formato IFC – compatibilidad con BIM
Ejemplo de informe de resultados - Muro curvado
Principales ventajas del Informe GEO5
- Personalización de la estructura del informe mediante el menú en árbol
- Perfil de la empresa con logotipo en la cabecera del informe
- Variedad de imágenes que se pueden añadir fácilmente
- El usuario puede editar las imágenes
- Actualización de la imagen al cambiar los datos de entrada
Nuevas características del GEO5 2024
- Nuevo programa – Laboratorio GEO5
- Informes de resultados en formatos más grandes (Estratigrafía)
- Modelo Hoek-Brown (MEF)
- Conexión a la nube
- IFC – nuevo formato de importación de datos
Programas vinculados
El programa le permite transferir algunos datos para su verificación a los siguientes programas:
- Estabilidade de Taludes – Comprobación de la estabilidad exterior de un muro
- Sapata –Análisis de la capacidad portante del suelo de cimentación
- Grupo de Estacas – Análisis de grupos de pilotes
- Estaca – Comprobación de pilas individuales
GEO5 le ahorra tiempo
Interfaz y flujo de trabajo intuitivos
Los programas Geo5 se caracterizan por un entorno de trabajo idéntico y un método de trabajo intuitivo.
De la prospección al dimensionamiento avanzado
Geo5 integra datos de modelado geológico con tareas geotécnicas avanzadas.
Métodos analíticos y FEM
Geo5 permite la comparación de dos soluciones diferentes
Aplicación móvil para registros de perforación
Recopilar datos geológicos en el campo y cargarlos en el programa de estratigrafía.
BIM
Geo5 permite exportar datos a formato BIM y compartir información con otros programas
Diversas normas y métodos
Geo5 es una herramienta universal para ingenieros en cualquier parte del mundo
Informes finales
Los informes producidos a través de Geo5 se pueden editar o exportar fácilmente a formatos PDF o MS Word.
Programas interconectados
Geo5 permite la transferencia de datos entre programas.
Idiomas en los informes finales
Go5 te permite generar informes en diferentes programas – Útil para proyectos internacionales.
