MEF

GEO5

El programa MEF se basa en el método de los elementos finitos. Con este programa es posible modelizar y analizar una amplia gama de problemas geotécnicos, como asentamientos del terreno, cortinas de pilotes de diversos tipos, estabilidad de taludes y análisis de excavaciones. El programa ofrece varios tipos de material del suelo y varios tipos de elementos estructurales, como muros de contención de distintos tipos, anclajes, geotextiles o geomallas. GEO5 MEF se utiliza para calcular desplazamientos, fuerzas internas en elementos estructurales, tensiones, deformaciones, zonas plásticas en suelos y otros problemas en las distintas fases de construcción. Mediante módulos de ampliación, el programa también puede realizar análisis de escavações de Túneis, análisis de estados permanentes o transitorios de Percolações, análisis de Consolidaçães o análisis del impacto dinámico de Sismos.

Disponible en paquete:

Análisis de las tensiones verticales del túnel

Generador de mallas de elementos finitos

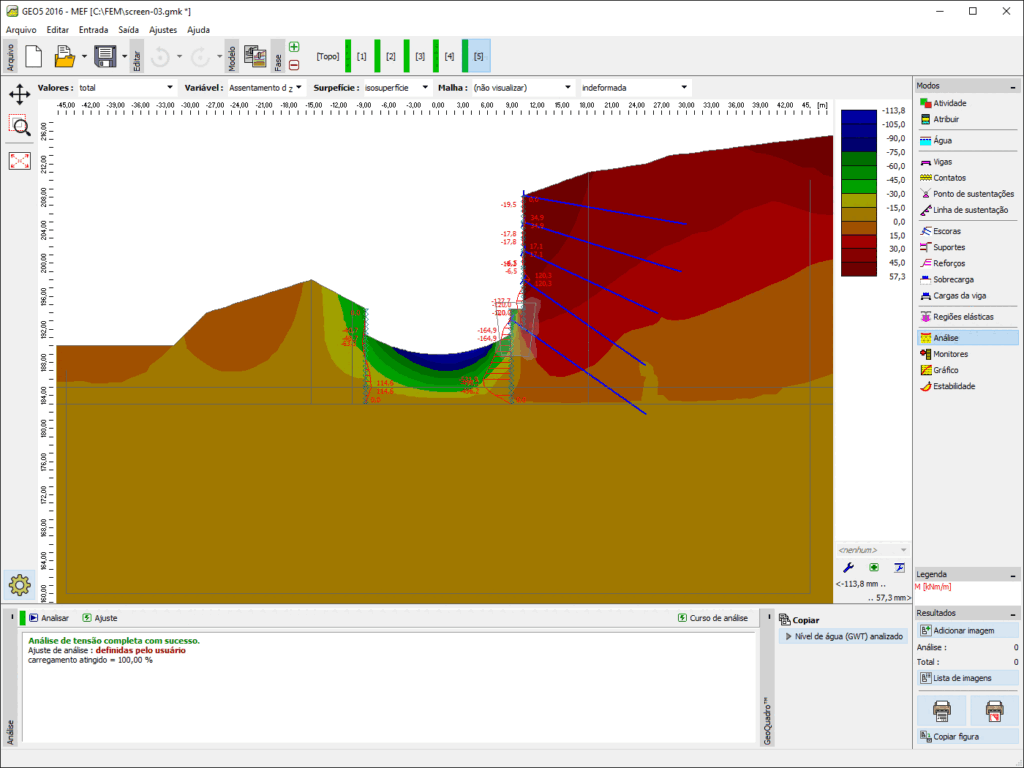

Análisis de la estabilidad de los taludes

Características Principales

Diversos modelos de análisis, tanto convencionales como de última generación:
- Modelo eslástico-linear
- Modelo estástico-linear modificado
- Modelo de Mohr-Coulomb
- Modelo de Mohr-Coulomb Modificado con endurecimiento/ablandamiento
- Modelo de Drucker-Prager
- Modelo de Cam Clay
- Modelo hipoplástico para argilas
Amplia gama de elementos estructurales:
- Los muros de hormigón, las cortinas de pilotes, los muros de contención tipo Berlín y los revestimientos de túneles se modelizan utilizando vigas con perfis y materiais catalogado.
- Ancoragens
- Pregagens
- Adereços
- Revestimentos de contenção (geotexteis, geomalhas)
Elementos de contacto entre el suelo y la estructura con una relación tensión-desplazamiento no lineal
El modelo incluye varios etapas de construção, tener en cuenta el proceso de construcción
Se pueden añadir muchas más sobrecargas (puntual, trapezoidal, lineal) al modelo, en cualquier fase de construcción
Se pueden generar condiciones límite automaticamente o en pontos o linhas específicos
O lençol freático puede ser definida por el usuario o calculada mediante la función MEF – Fluxo de Água e importado a través de GeoClipboard
Cada material puede modelizarse en condiciones drenadas o no drenadas.
A análise de estabilidade puede realizarse en cualquier fase de la construcción, teniendo en cuenta las cargas estáticas o las situaciones de sismos, y el factor de seguridad se estima

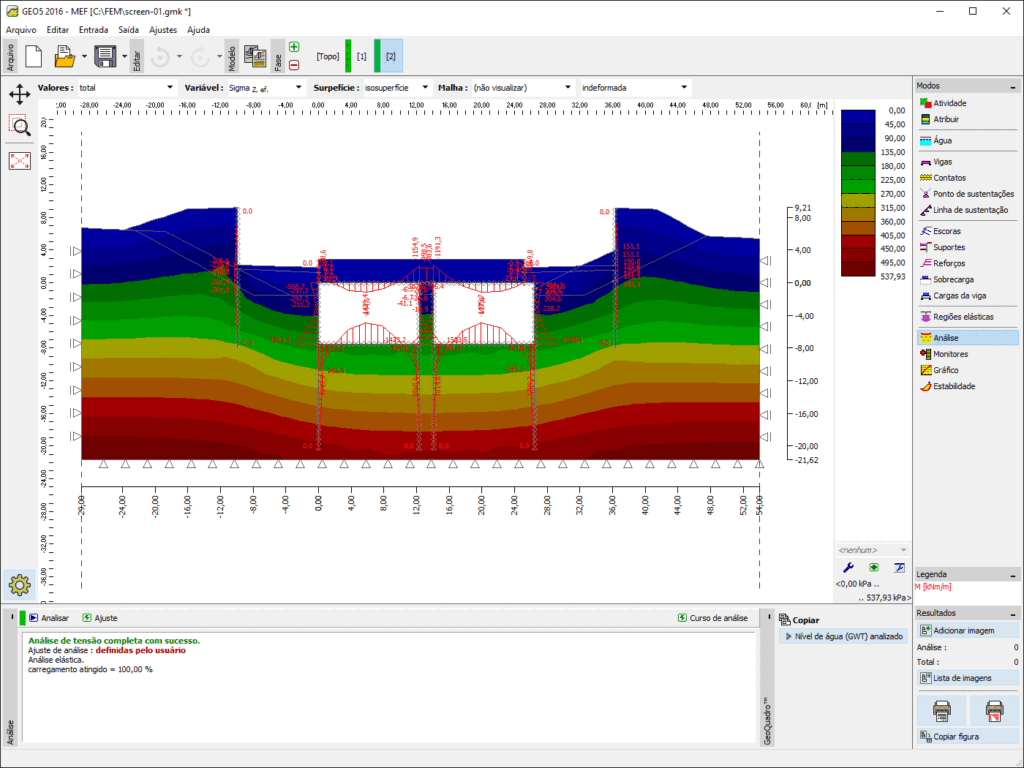

A lista de variáveis se genera una gran cantidad de datos (asentamientos, tensiones, deformaciones, zonas plásticas, presión de poros, etc.) para modelos con o sin deformaciones
Es posible distribuir las fuerzas internas y las deformaciones de los elementos estructurales
La evolución de las cantidades para puntos concretos puede observarse mediante monitores y gráficos
El gerador de malha emite automáticamente avisos para regiones con problemas de topología
El tamaño de los elementos puede ajustarse mediante refinamientos pontuais, lineares o livres
El programa apoya DXF importação e exportação Archivos DWG, DXF
