El programa de diseño de bordillos se utiliza para diseñar rápidamente bordillos no anclados y anclados (cortina de tablestacas, cortinas de pilotes, muro pantalla, muro de Berlín, muro de pilotes). Los resultados muestran las longitudes de empotramiento requeridas, los esfuerzos internos sobre la estructura y los esfuerzos sobre los anclajes. El programa permite verificar secciones transversales de hormigón armado, acero o madera.
Los análisis avanzados de muros multianclados (incluidos los desplazamientos de la estructura) pueden realizarse en el programa GEO5 Verificación de Restricciones (método elastoplástico no lineal).
Disponible en paquete:

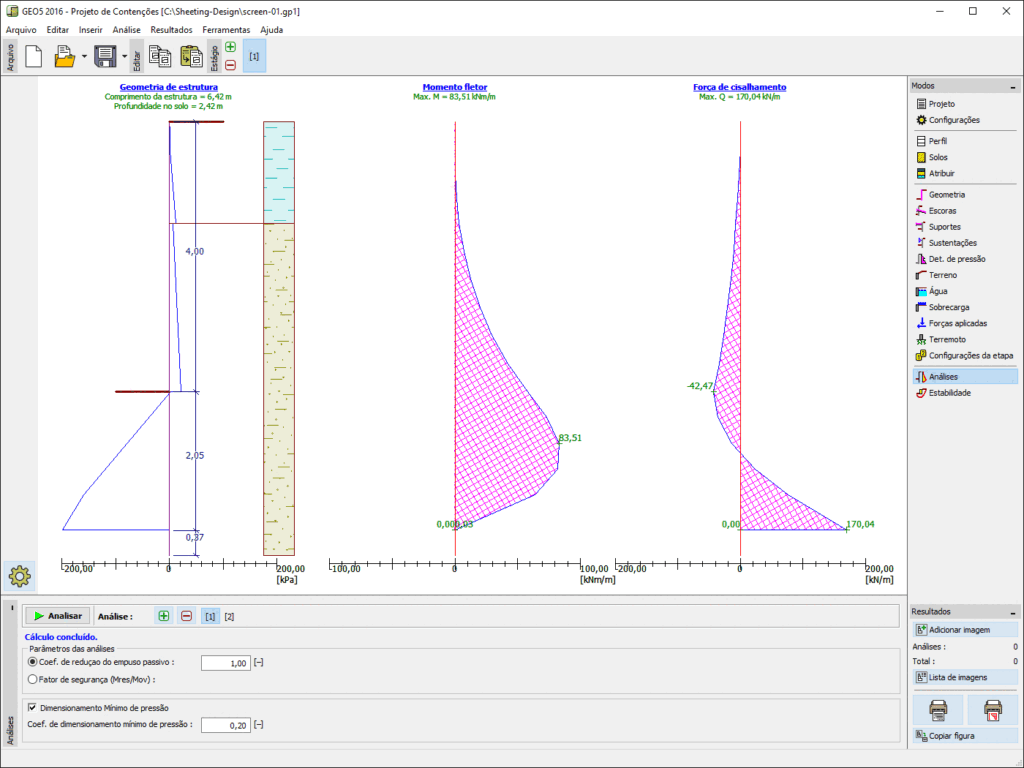

Análisis de fuerzas internas (momento flector, fuerza cortante)

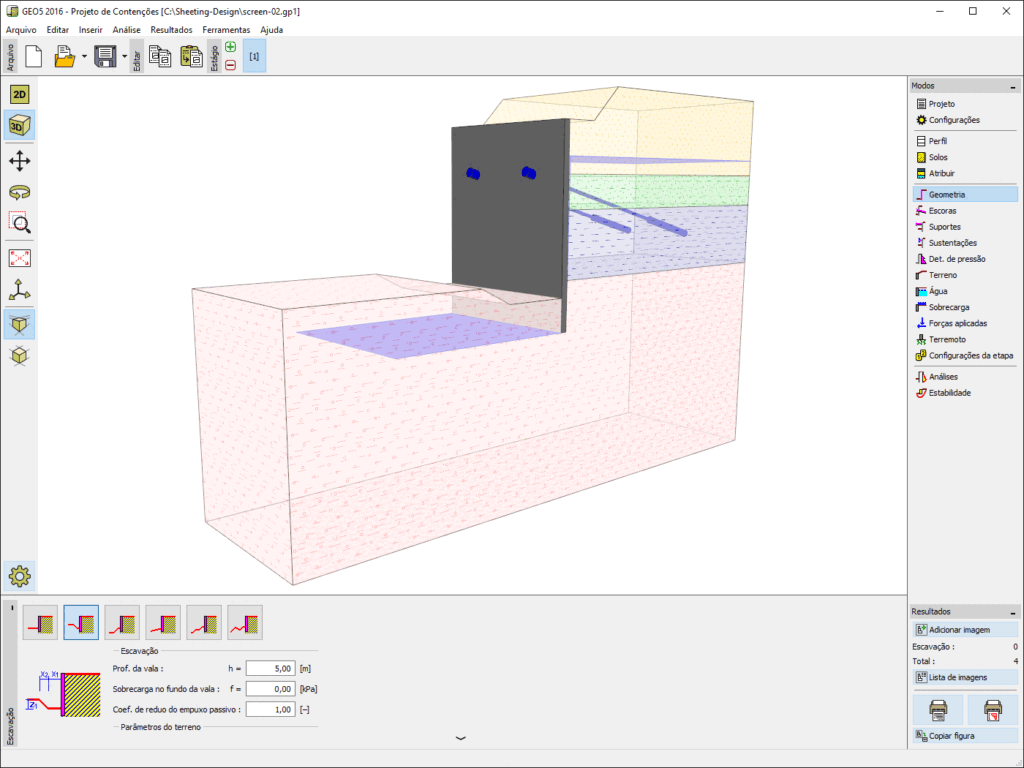

Definición de la geometría de la zanja y otros parámetros del terreno
Definir la forma del terreno
Características Principales
- Variedad de tipos de secciones transversales predefinidas:
- Muro de pilotes (secante, tangente, continuo)
- Cortinas de contención tipo Berlín – contención con perfiles y tablones metálicos (sección I, HEB)
- Cortina de tablestaca
- Secciones de metal (Skyline, Arcelor Mittal, Vítkovice Steel, Agastyl, ThyssenKrupp, Gerdau, Bethlehem Steel, Mer Lion Metals)
- Perfiles de vinilo (CMI, ESP Everlast Synthetic Products)
- Cortina de tablestaca
- Muros rectangulares de hormigón (muro pantalla, muro de Berlín)
- Cortina de pelo de madera
- Otros – posibilidad de insertar características materiales personalizadas
- Redistribución de presiones – EAB, LRFD
- Aumento de la presión activa y en reposo
- Cálculo de las presiones de tierra con parámetros efectivos y totales
- Posibilidad de considerar el dimensionamiento de la presión mínima
- Perfil geológico estratificado
- El análisis de verificación puede realizarse según la norma EN 1997-1, LRFD o enfoques clásicos (estado límite, factor de seguridad).
- EN 1997 – posibilidad de elegir factores parciales basados en los anexos nacionales
- EN 1997 – opción de elegir todos los enfoques de verificación, considera situaciones de diseño
- Incluye una base de datos de parámetros del suelo
- Acepta un número arbitrario de fuerzas aplicadas a las estructuras (franja, trapezoidal, carga concentrada)
- Modelo de agua delante y detrás de las estructuras, modelo de agua artesiana
- Forma del terreno detrás de la estructura
- Efectos de los terremotos (Mononobe-Okabe, Arrango, normas chinas)

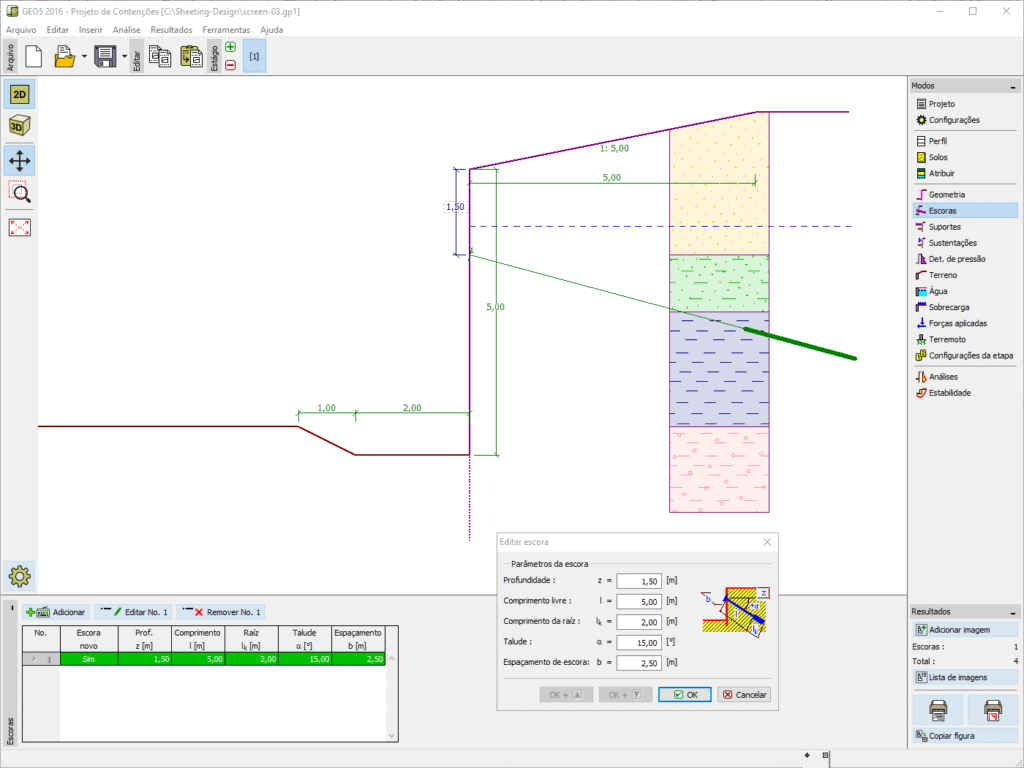

- Posicionamiento múltiple de los puntales
- Carga por fuerzas y momentos específicos
- Diseño de secciones de hormigón armado, acero y madera según diversas normas (NBR 6118-2014, CE, BS, SNiP, CSN, normas chinas, etc.)
Ejemplo de informe de resultados - Pozo
Ejemplo de informe de resultados - Pozo
- Personalización de la estructura del informe mediante el menú en árbol
- Perfil de la empresa con logotipo en la cabecera del informe
- Variedad de imágenes que se pueden añadir fácilmente
- El usuario puede editar las imágenes
- Actualización de la imagen al cambiar los datos de entrada
Nuevas características del GEO5 2024
- Nuevo programa – Laboratorio GEO5
- Informes de resultados en formatos más grandes (Estratigrafía)
- Modelo Hoek-Brown (MEF)
- Conexión a la nube
- IFC – nuevo formato de importación de datos
Tipos de estructuras soportadas:
El programa de diseño de muros de contención GEO5 le permite diseñar y analizar excavaciones de zanjas y distintos tipos de muros de contención:
- Cortina de tablestaca
- Muro pantalla
- Muro de Berlín
- Valla
Programas vinculados
El programa le permite transferir algunos datos para una comprobación adicional en los siguientes programas:
- Verificación de muros de contención – Diseño avanzado de muros de contención
- Estabilidad de taludes – Comprobación de la estabilidad externa de las estructuras
Más información sobre las conexiones entre los programas GEO5.
GEO5 le ahorra tiempo
Interfaz y flujo de trabajo intuitivos
Los programas Geo5 tienen un entorno de trabajo idéntico y un método de trabajo intuitivo.
De la prospección al dimensionamiento avanzado
Geo5 integra datos de modelización geológica con tareas geotécnicas avanzadas.
Métodos analíticos y MEF
Geo5 le permite comparar dos soluciones diferentes
Aplicación móvil para registros de perforaciones
Recoger datos geológicos sobre el terreno y enviarlos al programa de estratigrafía.
BIM
Geo5 permite exportar datos a formato BIM y compartir información con otros programas
Diversas normas y métodos
Geo5 es una herramienta universal para ingenieros de cualquier parte del mundo
Informes finales
Los informes elaborados a través de Geo5 pueden editarse fácilmente o exportarse a formatos PDF o MS Word.
Programas vinculados
Geo5 permite transferir datos entre programas.
Lenguas en los informes finales
Go5 permite generar informes en varios programas, lo que resulta muy útil para proyectos internacionales.
Pruebe el software GEO5
Active la versión de prueba de 14 días, gratuita y sin restricciones de análisis.
